AMD GPU 아키텍처 #3: RDNA 3

시리즈 로드맵

RDNA 2가 마주한 벽

RDNA 2는 Infinity Cache 128MB를 온다이에 집적해 GDDR6 대역폭 한계를 우회했다. 문제는 이 방식이 다음 세대에서 걸림돌이 된다는 데 있었다.

SRAM(캐시)은 공정 미세화의 혜택을 로직만큼 받지 못한다. 7nm에서 5nm로 넘어가도 로직 트랜지스터는 크게 줄지만 SRAM 셀 면적은 거의 줄지 않는다. Infinity Cache를 더 키우려면 비싼 5nm 다이 면적을 SRAM이 잠식하게 된다.

메모리 컨트롤러와 PHY도 마찬가지다. 아날로그 회로에 가까운 이 블록들은 미세 공정으로 옮겨도 면적 이득이 작다. 값비싼 5nm 웨이퍼에 축소되지 않는 회로를 얹는 것은 비효율이다.

RDNA 3(Navi 31, 2022년 12월)는 이 문제를 칩렛으로 해결했다.

칩렛: 소비자 GPU 최초의 다이 분리

RDNA 3는 AMD 최초의 칩렛 기반 소비자 GPU다. 하나의 큰 다이를 기능별로 분리했다.

• GCD(Graphics Compute Die): 셰이더, Ray Accelerator, 지오메트리 엔진, 디스플레이 엔진, 미디어 엔진. 로직 집약적이므로 TSMC N5(5nm) 사용. Navi 31 기준 약 304mm².
• MCD(Memory Cache Die): 각 16MB Infinity Cache + 64-bit GDDR6 메모리 컨트롤러. 축소 이득이 작으므로 저렴한 TSMC N6(6nm) 사용. 개당 약 37mm².

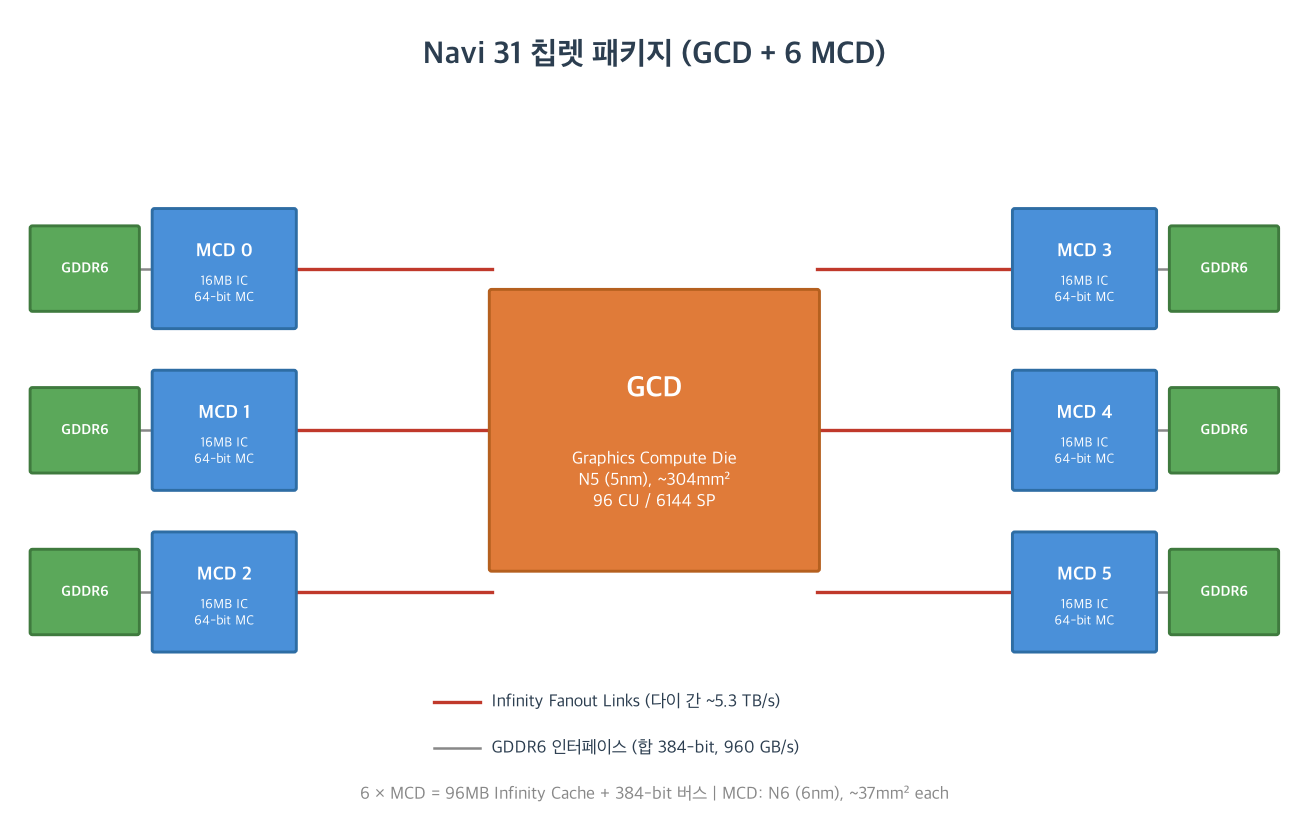

Navi 31은 GCD 1개와 MCD 6개로 구성된다.

분리 논리:
┌─────────────────────────────┬────────────────────────────────┐
│  GCD (N5, 5nm)              │  MCD × 6 (N6, 6nm)             │
│  - 로직 집약적 (셰이더)      │  - SRAM/아날로그 (캐시/PHY)     │
│  - 미세공정 이득 큼          │  - 미세공정 이득 작음           │
│  → 비싼 5nm에 집적           │  → 저렴한 6nm로 분리            │
└─────────────────────────────┴────────────────────────────────┘

MCD 6개 합산:
  Infinity Cache: 16MB × 6 = 96MB
  메모리 버스: 64-bit × 6 = 384-bit → GDDR6 960 GB/s

두 다이는 Infinity Fanout Links로 연결된다. 이는 온패키지 고밀도 인터커넥트로, GCD와 6개 MCD 사이 총 대역폭이 약 5.3 TB/s에 이른다. 온다이 배선만큼 빠르지는 않지만, 별도 다이로 분리하면서도 대역폭 페널티를 최소화한다.

칩렛의 실익:

• 값비싼 5nm 다이 면적을 로직에만 집중
• 축소되지 않는 캐시/IO를 저렴한 6nm로 이전
• MCD 개수 조절로 제품 세분화 (하위 모델은 MCD 5개 → 320-bit)

RDNA 2 Navi 21(모놀리식 520mm²)과 비교하면, RDNA 3는 총 실리콘 면적이 유사하면서도 값비싼 5nm는 GCD 304mm²만 사용한다.

Dual-Issue 셰이더: 실행 유닛의 변화

RDNA 3는 CU 내부 연산 처리 방식을 바꿨다.

RDNA 2 SIMD32 (클럭당 1명령):
┌──────────────────────────────────┐
│  SIMD32: 32 레인 × FP32 1명령/클럭 │
└──────────────────────────────────┘

RDNA 3 SIMD32 (Dual-Issue, 조건부 2명령):
┌──────────────────────────────────────────┐
│  SIMD32: 32 레인 × FP32 최대 2명령/클럭    │
│  단일 명령(VOPD)로 두 연산 페어링 발행     │
└──────────────────────────────────────────┘

각 SIMD32가 특정 조건에서 클럭당 2개 명령을 발행한다. FP32 피크 처리량이 명목상 2배가 된다.

Dual-Issue는 두 명령이 특정 페어링 규칙을 만족해야 발동된다. NVIDIA Ampere/Ada가 SM당 FP32 유닛을 물리적으로 늘린 것과 달리, RDNA 3는 기존 유닛의 명령 발행을 이중화했다. 이 때문에 실효 성능 이득은 워크로드에 따라 편차가 크다. 컴파일러가 명령 페어를 얼마나 잘 구성하는지에 좌우된다.

AI Accelerator: RDNA 최초의 행렬 가속

RDNA 3는 RDNA 계열 최초로 행렬 연산 가속을 도입했다.

WMMA(Wave Matrix Multiply-Accumulate) 명령이 추가됐다. BF16, FP16, INT8, INT4 행렬 연산을 가속한다. CDNA가 Matrix Core로 먼저 확보했던 기능이 소비자 RDNA에도 들어온 것이다.

연산 계층:
  RDNA 1/2: SIMD32 (벡터 FP32/INT32) 만
  RDNA 3:   SIMD32 + WMMA (행렬 BF16/FP16/INT8/INT4)

WMMA는 별도 물리 유닛이라기보다 SIMD 유닛을 활용하는 행렬 명령 경로에 가깝다. NVIDIA의 전용 Tensor Core와는 구현이 다르다. 그러나 소비자 카드에서 ML 추론과 업스케일링을 가속할 기반이 마련됐다.

2세대 Ray Accelerator와 기타 개선

2세대 Ray Accelerator

CU당 레이 트레이싱 처리량이 RDNA 2 대비 약 1.5배로 향상됐다. Ray box sorting과 traversal 최적화가 적용됐다. 절대 성능은 여전히 NVIDIA 대비 열세지만 세대 내 개선폭은 크다.

클럭 디커플링

RDNA 3는 프론트엔드 클럭과 셰이더 클럭을 분리했다. 프론트엔드(지오메트리, 래스터)는 약 2.5 GHz, 셰이더 어레이는 약 2.3 GHz로 동작한다. 셰이더를 약간 낮은 클럭으로 돌려 전력을 절감하는 설계다.

미디어와 디스플레이

• 듀얼 미디어 엔진, AV1 하드웨어 인코드/디코드 추가 (RDNA 2는 AV1 디코드만)
• DisplayPort 2.1(UHBR13.5) 지원, 8K 고주사율 대응

RX 7900 XTX 스펙:

NVIDIA Ada Lovelace와의 비교

RDNA 3의 경쟁자는 2022년 10월 출시된 NVIDIA Ada Lovelace(RTX 40) 다. Ada는 TSMC 4nm 모놀리식 다이로, 3세대 RT Core와 DLSS 3 Frame Generation을 도입했다.

RTX 4090(AD102)은 별도 체급이다. RX 7900 XTX의 실질 경쟁 상대는 RTX 4080이다.

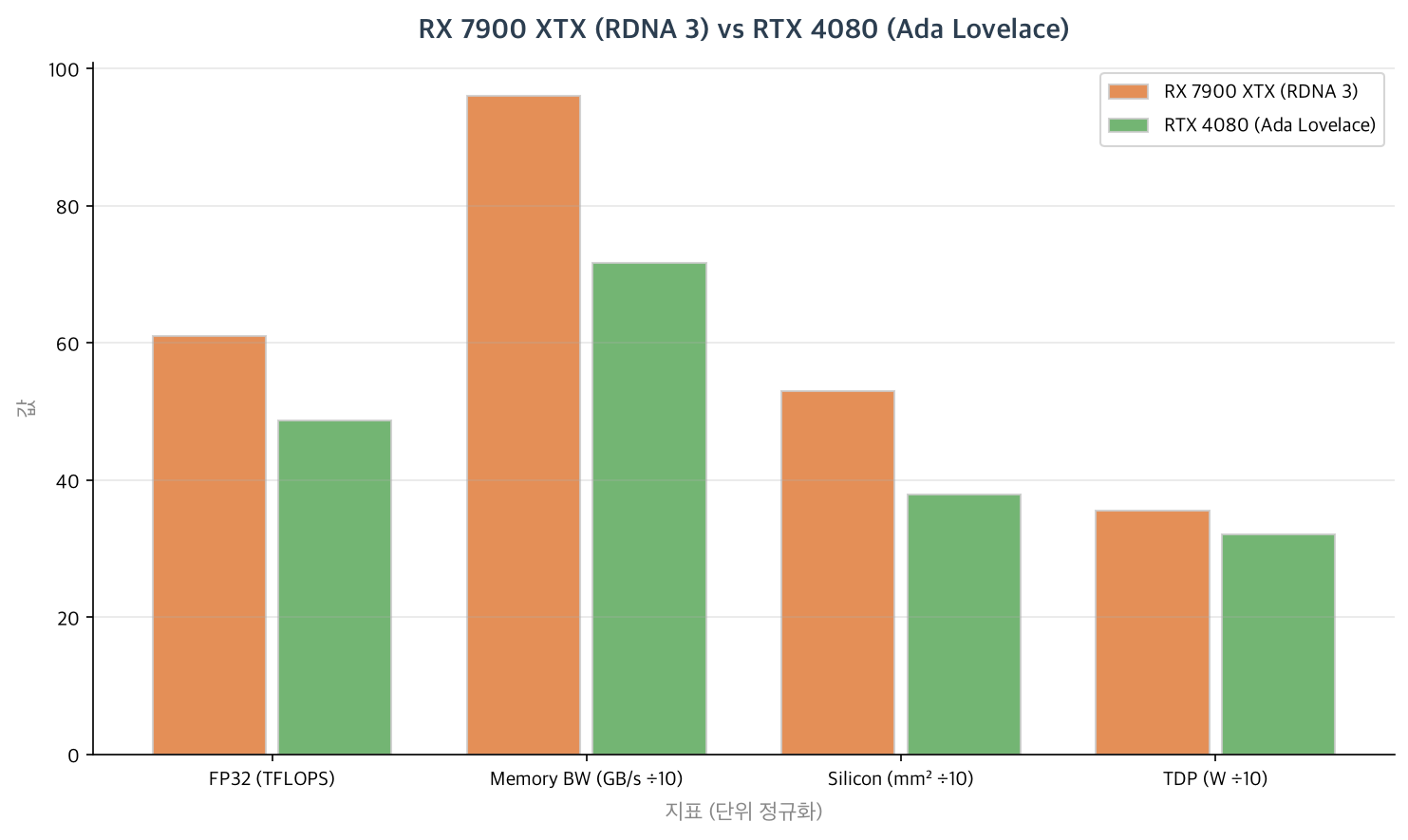

핵심 사양 비교

영역별 우열

래스터라이제이션

RX 7900 XTX는 4K 래스터에서 RTX 4080과 대등하며 일부 타이틀에서는 앞선다. 메모리 대역폭(960 vs 717 GB/s)과 24GB VRAM이 고해상도에서 유리하다. 가격도 $999로 $1,199인 RTX 4080보다 낮았다.

레이 트레이싱

Ada의 3세대 RT Core는 SER(Shader Execution Reordering)와 OMM(Opacity Micromap) 을 도입해 RT 효율을 크게 높였다. RDNA 3의 2세대 Ray Accelerator는 세대 내 개선에도 불구하고 격차를 좁히지 못했다. RT 활성화 게임에서 RX 7900 XTX는 대략 RTX 3090 Ti 수준으로, RTX 4080보다 뒤처졌다.

프레임 생성과 업스케일링

Ada는 DLSS 3 Frame Generation을 도입했다. Optical Flow Accelerator(OFA)라는 Ada 전용 하드웨어로 중간 프레임을 생성한다. RDNA 3에서는 사용 불가능하다.

AMD는 FSR 3 Fluid Motion Frames(2023)로 대응했다. 소프트웨어 기반 프레임 생성으로, 전용 하드웨어 없이 동작하며 구형 GPU와 NVIDIA GPU에서도 사용 가능하다. 반면 화질과 레이턴시 일관성에서 DLSS 3에 미치지 못했다.

전력 효율

Ada는 4nm 모놀리식으로 전력 효율에서 앞섰다. RDNA 3는 칩렛 간 통신 오버헤드와 상대적으로 낮은 공정 효율로 성능당 전력에서 열세였다.

소프트웨어

FSR 계보

FSR 3는 DLSS 3의 프레임 생성에 대응한다. 모든 FSR은 하드웨어 비의존 오픈소스로, NVIDIA GPU에서도 동작한다는 점이 DLSS와 다르다.

ROCm

RDNA 3에서 RX 7900 XTX가 일부 ROCm 워크로드 공식 지원 대상에 진입했다. WMMA 명령으로 소비자 카드에서 ML 추론을 가속할 수 있게 됐다. 다만 HPC/대규모 학습의 주력은 여전히 CDNA 계열이다.

요약

RDNA 3는 칩렛으로 GPU 제조 경제학을 바꿨다. 로직과 캐시/IO를 공정별로 분리해 값비싼 5nm 면적을 절약했다. Dual-Issue와 WMMA로 연산 밀도를 높였다. 그러나 Ada의 3세대 RT Core와 DLSS 3 앞에서 레이 트레이싱과 프레임 생성의 격차는 좁혀지지 않았고, 칩렛 오버헤드로 전력 효율에서도 뒤처졌다.

다음 글: RDNA 4 - Navi 48, 3세대 Ray Accelerator, FSR 4 ML 업스케일링
