LLM 서빙 프레임워크 #1: vLLM 심층 분석

시리즈 로드맵

개요 포스트에서 PagedAttention과 Continuous Batching의 개념을 다뤘습니다. 이번 글에서는 vLLM V1(v0.8.0 이후 default) 내부 구조와 병렬화 전략을 다룹니다.

1. vLLM이란

vLLM은 UC Berkeley에서 2023년 공개한 오픈소스 LLM 서빙 프레임워크입니다. SOSP 2023에서 발표된 PagedAttention 논문을 기반으로 하며, 목표는 단일 GPU 및 분산 환경에서의 LLM 추론 처리량 최대화입니다.

핵심 기여는 세 가지입니다.

• PagedAttention: KV Cache 메모리를 OS 페이징 방식으로 관리해 메모리 낭비를 제거
• Continuous Batching: 매 iteration마다 완료 요청을 배치에서 제거하고 새 요청을 삽입
• 다중 하드웨어 지원: NVIDIA, AMD(ROCm), Google TPU, AWS Inferentia

2. 전체 아키텍처

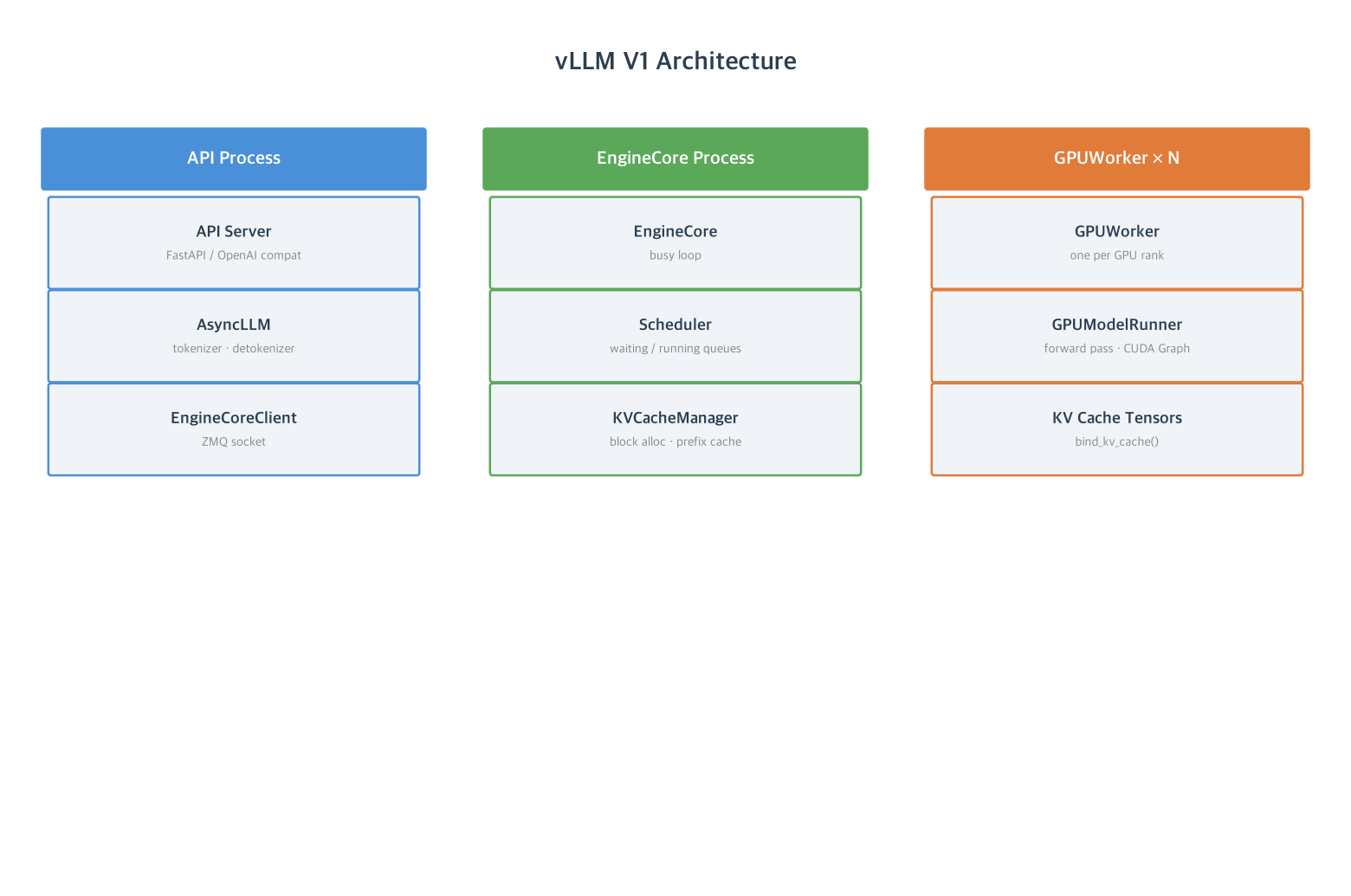

V1은 다중 프로세스 아키텍처입니다. 역할에 따라 세 종류의 프로세스로 분리됩니다.

HTTP 요청
    ↓
[API Server]          ─── FastAPI, OpenAI API 호환
    ↓
[AsyncLLM]            ─── 토크나이징·디토크나이징·스트리밍  (메인 프로세스)
    │  ZMQ 소켓
    ↓
[EngineCore]          ─── 스케줄링·KV 관리 루프           (별도 프로세스)
    ├── [Scheduler]           ─── 요청 스케줄링, 선점 결정
    │       └── [KVCacheManager]  ─── KV Cache 블록 할당·해제
    └── [MultiprocExecutor]
            └── [GPUWorker × N]   ─── GPU당 별도 프로세스
                    └── [GPUModelRunner]  ─── 모델 forward pass

V0과의 가장 큰 차이는 EngineCore가 별도 프로세스로 분리된 점입니다. AsyncLLM과 EngineCore는 ZMQ 소켓으로 통신하며, Python GIL 제약 없이 각각의 루프를 독립적으로 실행합니다.

3. Frontend

API Server

vllm.entrypoints.openai.api_server가 FastAPI 기반 HTTP 서버를 구동합니다. /v1/chat/completions, /v1/completions 엔드포인트가 OpenAI API 스펙을 그대로 구현하므로 기존 OpenAI SDK를 변경 없이 사용할 수 있습니다.

AsyncLLM

AsyncLLM(vllm/v1/engine/async_llm.py)은 V1의 비동기 진입점입니다. 역할은 세 가지입니다.

1. 동시 요청을 받아 토크나이징 후 EngineCore로 전달
2. EngineCore로부터 출력 토큰을 받아 디토크나이징
3. AsyncGenerator로 클라이언트에 토큰 스트리밍

EngineCore는 별도 프로세스(EngineCoreProc)로 실행되며, AsyncLLM은 EngineCoreClient를 통해 ZMQ로 요청을 전달하고 출력을 수신합니다. 입출력 처리와 스케줄링 루프가 분리되므로 하나가 지연되더라도 다른 쪽에 영향을 주지 않습니다.

4. Scheduler와 KVCacheManager

Scheduler

Scheduler(vllm/v1/core/sched/scheduler.py)는 두 개의 큐를 관리합니다.

waiting  ─── 아직 처리 시작 전 요청
running  ─── 현재 GPU에서 실행 중인 요청

V1에서 Swap 선점은 제거됐습니다. 선점 발생 시 KVCacheManager가 해당 요청의 블록을 해제하고, 요청은 waiting 큐로 돌아가 Recompute(재계산) 방식으로 prefill을 다시 수행합니다.

Chunked Prefill은 V1에서 항상 활성화됩니다. 긴 프롬프트를 max_num_batched_tokens 단위 청크로 나눠 decode 요청과 함께 배치합니다. decode 요청이 prefill로 인해 차단되는 현상을 방지하고, TTFT와 TPOT 간 균형을 조정합니다.

KVCacheManager

KVCacheManager(vllm/v1/core/kv_cache_manager.py)는 PagedAttention의 메모리 관리자입니다. V0의 BlockSpaceManager에 해당합니다.

논리 블록(Logical Block)  ──→  물리 블록(Physical Block)
  [req A: block 0]        ──→  [GPU block #42]
  [req A: block 1]        ──→  [GPU block #7 ]
  [req B: block 0]        ──→  [GPU block #42]  ← prefix 공유

주요 동작은 다음과 같습니다.

• allocate_slots(): 실행 중인 요청에 새 토큰 슬롯 할당
• free() / free_slots(): 완료 요청의 블록 반환
• 해시 기반 prefix 캐싱: 블록 내용의 해시로 동일 prefix를 감지해 자동 재사용. V1에서 기본 활성화.

내부적으로 KVCacheCoordinator가 어텐션 레이어 타입별 SingleTypeKVCacheManager를 조율해 이기종 어텐션(예: 일부 레이어는 슬라이딩 윈도우, 일부는 전체 어텐션)에 대응합니다.

5. Worker

MultiprocExecutor

V1에서 Worker 조율은 MultiprocExecutor가 담당합니다. TP/PP 설정에 따라 필요한 수의 GPUWorker 프로세스를 생성하고, 각 프로세스에 실행 명령을 브로드캐스트합니다.

GPUWorker

GPUWorker(vllm/v1/worker/gpu_worker.py)는 하나의 GPU rank에 대응하는 프로세스입니다. 초기화 단계에서 모델 가중치를 로드하고, TP/PP 설정에 따라 가중치를 분할합니다. EngineCore가 결정한 KV Cache 텐서를 bind_kv_cache()로 전달받아 GPUModelRunner에 바인딩합니다.

GPUModelRunner

GPUModelRunner(vllm/v1/worker/gpu_model_runner.py)가 실제 forward pass를 담당합니다. 실행 순서는 다음과 같습니다.

1. 입력 준비: token IDs, position IDs, attention metadata (block table, context lengths) 구성
2. CUDA Graph 또는 eager 실행: decode phase에서 batch size가 작고 고정적이면 CUDA Graph로 kernel launch overhead 제거
3. 모델 forward: attention → FFN → LayerNorm 순으로 레이어 통과
4. 샘플링: logits에서 temperature, top-p, top-k 적용해 다음 토큰 선택

KV Cache 텐서는 EngineCore가 시작 시 프로파일링을 통해 가용 GPU 메모리를 측정한 후 레이어별로 일괄 할당합니다. GPUModelRunner는 이를 bind_kv_cache()로 바인딩해 forward pass 중 직접 접근합니다. V0의 CacheEngine(swap_in/swap_out)은 V1에서 제거됐으며, Recompute 전략으로 대체됐습니다.

6. Transfer Layer

분산 Worker 간 통신 (NCCL)

TP, PP가 활성화되면 Worker들은 NCCL을 통해 통신합니다.

Disaggregated Prefill (P/D 분리)

Disaggregated Prefill은 prefill 연산과 decode 연산을 별도 인스턴스로 분리하는 서빙 아키텍처입니다.

Prefill Instance                Decode Instance
─────────────────               ─────────────────
prompt → prefill 연산           KV Cache 수신
KV Cache 생성         ──────→   decode 반복 실행
                   KV Transfer  토큰 생성·반환

prefill은 compute-bound, decode는 memory-bandwidth-bound이므로 두 단계에 최적화된 하드웨어나 설정을 분리 적용할 수 있습니다.

vLLM은 KVConnector 인터페이스로 이 전송 레이어를 추상화합니다. Mooncake, nixl 등의 구현체가 존재하며, 커스텀 커넥터를 작성해 연결하는 것도 가능합니다.

7. 지원 병렬화

Tensor Parallelism

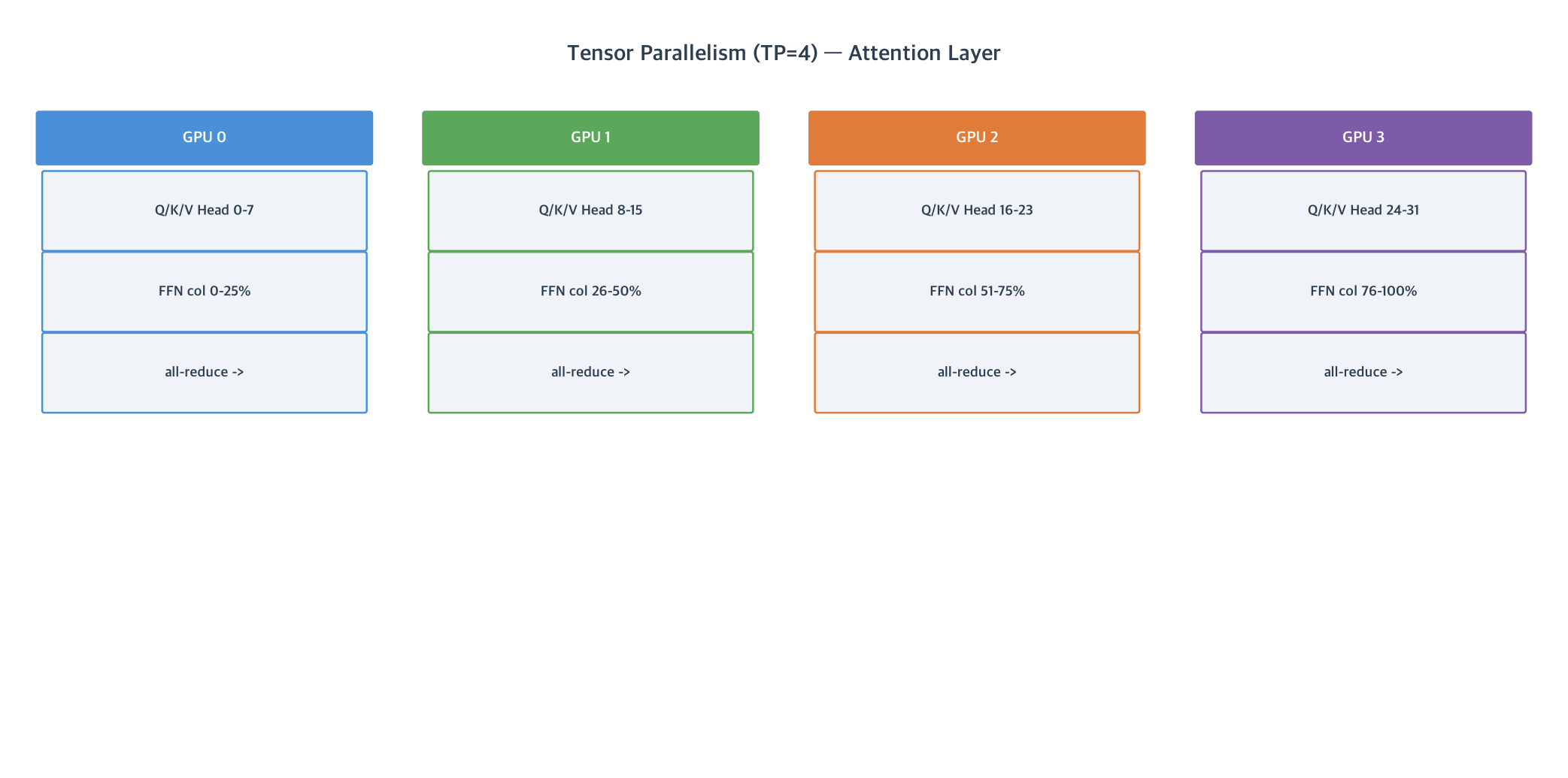

Tensor Parallelism(TP)은 하나의 레이어 연산을 여러 GPU에 분산합니다.

• Attention: Q/K/V projection을 head 단위로 분할 (ColumnParallelLinear). 각 GPU가 담당 head의 attention을 계산하고 all_reduce로 합산.
• FFN: up-projection은 column parallel, down-projection은 row parallel. 마찬가지로 all_reduce.

매 레이어마다 all_reduce가 발생하므로 통신 대역폭이 중요합니다. 동일 노드 내 NVLink 연결 GPU에서 사용하는 것을 권장합니다. 노드 간 InfiniBand로도 동작하지만 통신 overhead가 커집니다.

# 설정 예시
vllm serve meta-llama/Llama-3-70B \
  --tensor-parallel-size 4

Pipeline Parallelism

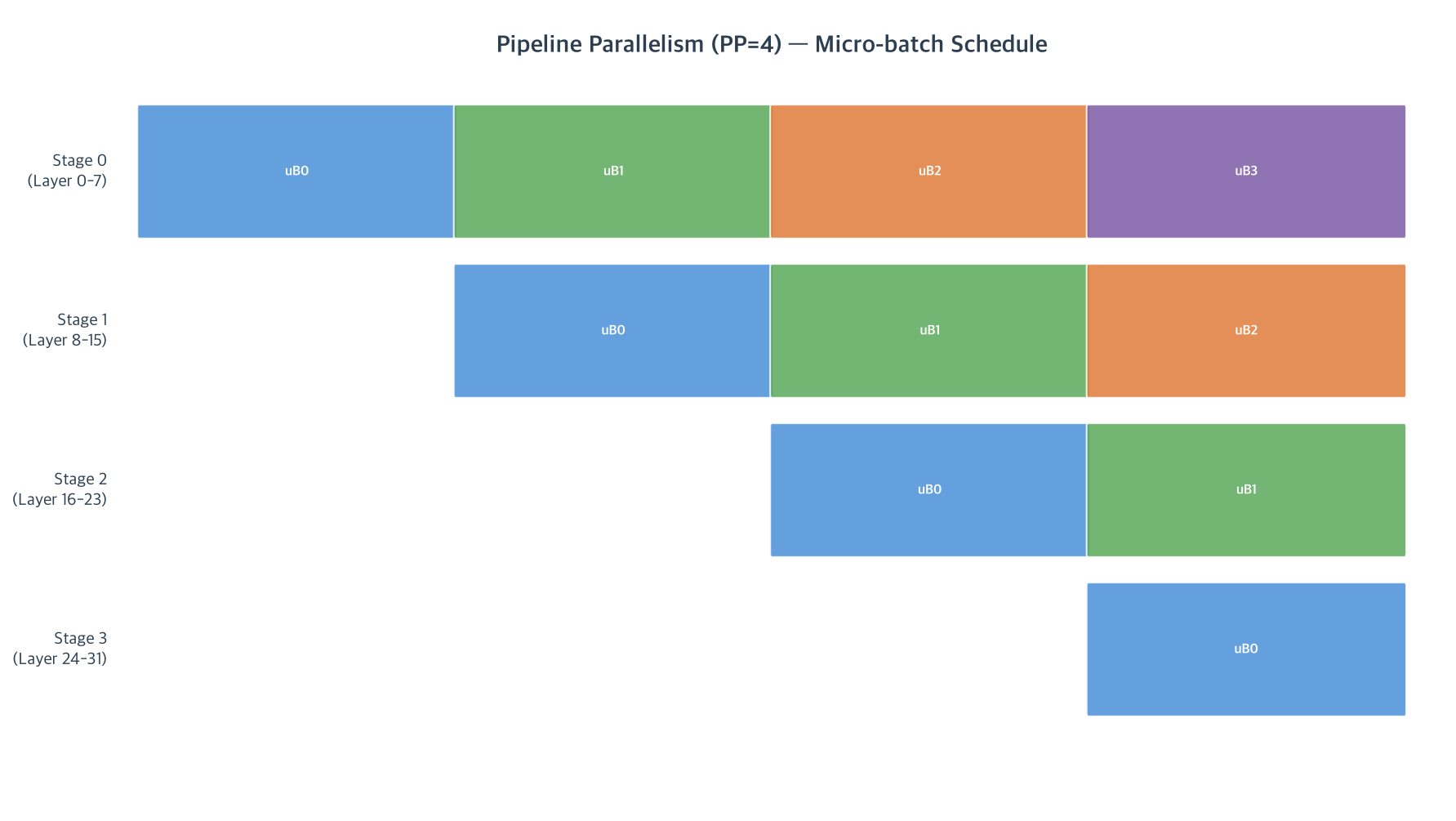

Pipeline Parallelism(PP)은 Transformer 레이어를 스테이지로 분할해 각 GPU에 할당합니다.

Stage 0 (Layer 0-7)   → Stage 1 (Layer 8-15) → Stage 2 (Layer 16-23) → Stage 3 (Layer 24-31)
       ↓ activation            ↓ activation           ↓ activation
     send/recv               send/recv              send/recv

스테이지 간 activation을 NCCL P2P (send/recv)로 전달합니다. 위 다이어그램처럼 여러 micro-batch를 파이프라인에 흘려 스테이지 유휴 시간(pipeline bubble)을 줄입니다.

PP는 주로 다중 노드 환경에서 TP와 함께 사용합니다. 예를 들어 2노드 × 8GPU 환경에서 TP=8, PP=2 설정이 일반적입니다.

vllm serve meta-llama/Llama-3-70B \
  --tensor-parallel-size 8 \
  --pipeline-parallel-size 2

Expert Parallelism

Expert Parallelism(EP)은 MoE(Mixture of Experts) 모델에서 expert를 여러 GPU에 분산합니다.

토큰 → Top-K 라우터 → all_to_all 통신 → 담당 GPU의 expert 실행 → all_to_all 복귀

DeepSeek-V2, Mixtral 같은 MoE 모델에서 expert 수가 수십~수백 개에 달하므로, 모든 expert를 단일 GPU에 적재하는 것은 불가능합니다. EP는 각 GPU가 일부 expert만 보유하고, all_to_all 통신으로 토큰을 담당 expert GPU로 라우팅합니다.

vllm serve deepseek-ai/DeepSeek-V2 \
  --tensor-parallel-size 4 \
  --expert-parallel-size 8

Sequence Parallelism

Sequence Parallelism(SP)은 긴 컨텍스트 추론 시 attention 연산을 시퀀스 차원으로 분산합니다. vLLM은 Ulysses 방식의 SP를 부분 지원합니다. 각 GPU가 시퀀스의 일부를 담당하고 all_to_all로 Q/K/V를 교환합니다.

정리

다음 글에서는 SGLang의 내부 구조를 다룹니다: RadixAttention 구현과 CUDA Graph 최적화.

이 포스트의 영문 버전은 상단 언어 스위처를 통해 확인할 수 있습니다.
