GPU 아키텍처 #4: Volta - Tensor Core와 독립 스레드 스케줄링

시리즈 로드맵

Pascal이 드러낸 한계

Pascal GP100은 HBM2(732 GB/s)와 NVLink(160 GB/s)로 메모리 병목을 완화했고, native FP16으로 딥러닝 추론 처리량을 FP32의 2배로 끌어올렸다. 그러나 2016년 이후 AI 워크로드의 핵심 연산이 무엇인지 분명해졌다. 행렬 곱셈(GEMM, General Matrix Multiply) 이다.

Transformer의 Multi-Head Attention, 합성곱 신경망의 im2col 변환, 완전 연결 레이어 모두 D = A × B + C 형태의 행렬 곱으로 귀결된다. Pascal의 FP32 CUDA Core는 클럭당 1개의 스칼라 FMA(Fused Multiply-Add)를 처리한다. FP16 half2 벡터 연산으로 처리량을 2배로 높여도, 연산 단위는 원소 하나씩의 곱셈이다.

M × K 행렬과 K × N 행렬을 곱할 때, 결과 행렬의 각 원소는 K번의 FMA가 필요하다. 이 K번의 루프를 하드웨어로 옮기는 것이 Volta(GV100, 2017)의 핵심 설계 목표였다.

Tensor Core: 행렬 연산 전용 가속

4×4 MMA 연산 원리

Tensor Core는 4×4 행렬 곱셈-누산(MMA, Matrix Multiply-Accumulate)을 단일 클럭에 수행하는 전용 연산 유닛이다.

D[4×4] = A[4×4] × B[4×4] + C[4×4]

입력:  A, B (FP16 4×4 행렬)
누산:  C    (FP32 4×4 행렬)
출력:  D    (FP32 4×4 행렬)

4×4 행렬 곱의 각 원소는 크기-4 벡터 내적이다. 출력 원소 16개 × 내적 4회 FMA = 클럭당 64 FP16 FMA = 128 FP16 FLOPS다.

CUDA Core의 FP16 FMA가 클럭당 2 FLOPS(곱셈 1 + 덧셈 1)인 것과 비교하면, Tensor Core 1개의 처리량은 64배다.

GV100 SM에는 Tensor Core가 8개다. SM당 클럭당 FP16 처리량:

GV100 전체(80 SM, 1.53 GHz 부스트 클럭) 기준:

CUDA Core FP16:  128 × 80 × 1.53 GHz = 15.7 TFLOPS
Tensor Core FP16: 1,024 × 80 × 1.53 GHz = 125.3 TFLOPS

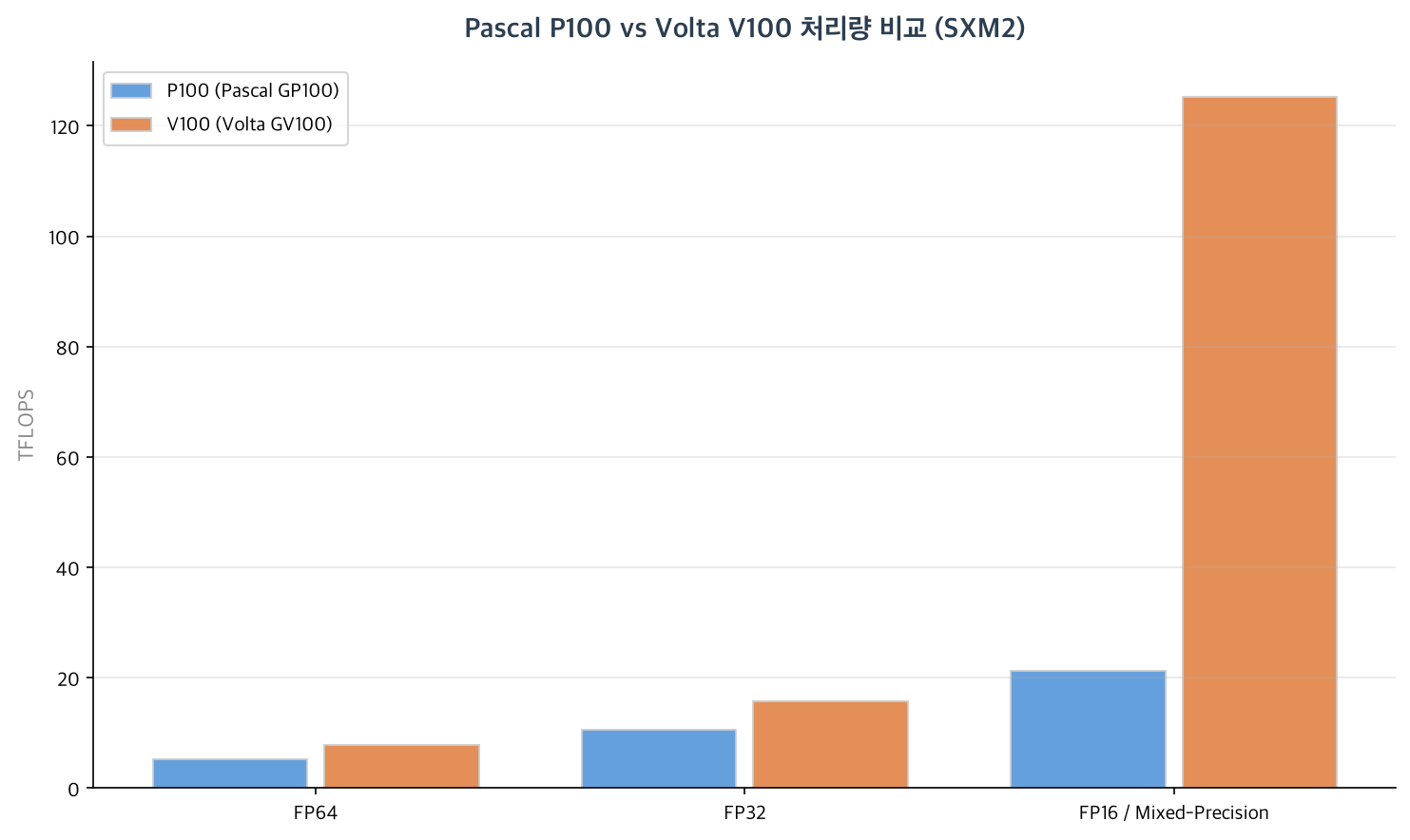

Pascal P100의 native FP16이 21.2 TFLOPS였던 것과 비교하면 약 6배 향상이다.

혼합 정밀도 데이터 타입

첫 세대 Tensor Core(GV100, Compute Capability 7.0)가 지원하는 데이터 타입 조합:

FP32 누산을 사용하면 중간 계산의 수치 범위가 FP16보다 넓어 언더플로우와 오버플로우 위험이 줄어든다. 이것이 혼합 정밀도 학습(Mixed-Precision Training) 의 하드웨어 기반이다. Gradient가 FP16 범위를 벗어나지 않도록 Loss Scaling을 적용하고, 가중치 업데이트는 FP32 Master Copy에 누산한다. cuDNN과 cuBLAS는 FP16 행렬 크기가 16의 배수일 때 자동으로 Tensor Core를 사용한다.

GV100 SM: 4 Sub-core 구조

Sub-core 분할

Pascal GP100 SM은 2개의 Processing Block으로 구성됐다. 각 블록에 Warp Scheduler 1개(Dispatch Unit 2개, dual-issue)와 32 FP32, 16 FP64 코어가 있었다.

Volta GV100은 이를 4개의 Sub-core로 재편했다. 각 Sub-core에 Warp Scheduler 1개(Dispatch Unit 1개, single-issue)와 연산 유닛이 균등 배분된다.

GV100 SM (4 Sub-core)
┌──────────────────────────────────────────────────────┐
│  Sub-core 0                                          │
│  ┌──────────────────────────────────────────────┐    │
│  │ L0 Instruction Cache (신규)                  │    │
│  │ Warp Scheduler  │  Dispatch Unit (×1)        │    │
│  ├─────────────────┼──────────────────────────  ┤    │
│  │  16 FP32 Cores  │  16 INT32 Cores (신규)     │    │
│  │   8 FP64 Cores  │   2 Tensor Cores (신규)    │    │
│  │   8 LD/ST Units │   4 SFU                    │    │
│  └─────────────────┴──────────────────────────  ┘    │
├──────────────────────────────────────────────────────┤
│  Sub-core 1  (동일 구성)                             │
├──────────────────────────────────────────────────────┤
│  Sub-core 2  (동일 구성)                             │
├──────────────────────────────────────────────────────┤
│  Sub-core 3  (동일 구성)                             │
├──────────────────────────────────────────────────────┤
│  Unified L1 / Shared Memory  128KB                   │
│  Register File  256KB (65,536 × 32-bit)              │
└──────────────────────────────────────────────────────┘

SM 합산: FP32 64개, INT32 64개, FP64 32개, Tensor Core 8개,
         LD/ST 32개, SFU 16개

GV100 SM은 최대 **64 warps/SM, 32 블록/SM**을 동시에 보유할 수 있다. 레지스터 파일은 256KB/SM이다.

Pascal GP100과의 구조 비교

총 dispatch 슬롯 수는 Pascal GP100(2 × 2 = 4)과 Volta GV100(4 × 1 = 4) 모두 SM당 4로 동일하다. Volta는 이를 4개의 독립 Sub-core에 분산해 스레드별 유연한 스케줄링의 기반을 만들었다.

FP32/INT32 분리 실행

Pascal까지는 FP32 실행 유닛이 INT32 연산도 담당했다. 루프 카운터 증가(i++)나 배열 인덱스 계산 같은 정수 연산이 FP32 파이프라인과 슬롯을 공유했다.

GV100은 INT32 전용 실행 유닛을 별도로 두었다. FP32 연산과 INT32 연산이 동시에 실행된다.

Pascal GP100: FP32와 INT32가 같은 유닛 사용
Cycle 1: FP32 FMA(A[i] × B[i] + C)   →  INT32 IADD(i++) 대기
Cycle 2: INT32 IADD 완료              →  FP32 대기

Volta GV100: FP32와 INT32 병렬 실행
Cycle 1: FP32 FMA(A[i] × B[i] + C)   ║  INT32 IADD(i++)
Cycle 2: FP32 FMA(A[i+1] × B[i+1])   ║  INT32 CMP / BRANCH

GEMM 내부 K-loop처럼 FP 연산과 정수 루프 제어가 혼재하는 패턴에서 실질적인 IPC 향상이 발생한다.

L0 Instruction Cache

Pascal까지는 SM 전체가 L1 Instruction Cache 하나를 공유했다. Volta는 각 Sub-core에 L0 Instruction Cache를 추가했다. 최근에 디코딩된 명령어를 Sub-core별로 캐시해 L1 접근 횟수를 줄인다. 타이트한 루프에서 매 사이클 instruction fetch 없이 L0에서 직접 공급된다.

Unified L1/Shared Memory

Pascal GP100은 L1(+Texture Cache)와 Shared Memory가 각각 전용 뱅크를 사용했다. Volta는 이를 128KB 통합 온칩 메모리로 합쳤다. 분할 비율을 커널마다 설정할 수 있다.

Shared Memory  │  L1 Cache
───────────────────────────
      0KB      │  128KB
     32KB      │   96KB
     64KB      │   64KB
     96KB      │   32KB   ← 최대 Shared Memory

Pascal의 최대 Shared Memory가 64KB였던 것과 비교해, 96KB까지 확장 가능하다. 대형 행렬 타일링(tiling) GEMM 커널에서 L2 및 HBM2 접근 횟수를 줄이는 데 직접 활용된다.

cudaFuncSetAttribute(my_kernel,
    cudaFuncAttributeMaxDynamicSharedMemorySize,
    96 * 1024);

독립 스레드 스케줄링

Volta에서 가장 중요한 마이크로아키텍처 변화다.

Pascal까지의 SIMT 실행 모델

Tesla 이후 Pascal까지 Warp의 32개 스레드는 단일 Program Counter를 공유했다. 분기 발생 시 컴파일러가 삽입한 재수렴 지점(IPDOM, Immediate Post-Dominator)까지 Active Mask로 각 경로를 순차 실행하고, 재수렴 지점에서 32개 스레드가 다시 합류했다.

이 모델의 구조적 한계: Warp 내 스레드 간 세밀한 동기화가 불가능하다. 32개 스레드가 항상 함께 진행하거나 함께 멈추기 때문에, Warp 내 Producer-Consumer 구조를 만들 수 없다.

Pascal 이전 코드 중 일부는 같은 Warp 내 스레드들이 lock-step으로 실행된다는 사실을 암묵적으로 활용했다. __shared__ 메모리에 쓴 뒤 __syncthreads() 없이 인접 스레드의 값을 읽는 코드가 우연히 동작한 경우다. 이는 정의되지 않은 동작(undefined behavior)이었다.

Volta: Thread 단위 PC와 Call Stack

Volta는 각 스레드에 독립적인 Program Counter와 Call Stack을 부여했다.

Pascal: Warp 단위 단일 PC
┌─────────────────────────────┐
│  Warp PC                    │
│  T0 T1 T2 ... T31           │
│  모두 같은 명령어 실행       │
└─────────────────────────────┘
         │ 분기 발생
    ┌────┴────┐
  Path A   Path B  (순차 실행)
    └────┬────┘
      재수렴 (IPDOM)

Volta: Thread 단위 PC
┌─────────────────────────────┐
│  T0:  PC_0,  Stack_0        │
│  T1:  PC_1,  Stack_1        │
│  ...                        │
│  T31: PC_31, Stack_31       │
│                             │
│  수렴 구간: lock-step 묶음  │
│  발산 구간: 독립 진행       │
└─────────────────────────────┘

수렴 구간(convergent section)에서는 여전히 32개 스레드를 lock-step으로 묶어 실행 효율을 유지한다. 발산 구간에서는 각 스레드가 독립적으로 진행할 수 있다. Pascal의 고정된 컴파일러 삽입 IPDOM 방식과 달리, Volta 스케줄러는 런타임에 수렴 여부를 동적으로 감지한다. 같은 PC에 도달한 스레드들을 자동으로 묶어 lock-step으로 전환한다.

독립 스레드 스케줄링의 실질적 이점: 메모리 접근으로 stall된 스레드와 실행 가능한 스레드가 같은 Warp에 있을 때, 실행 가능한 스레드가 stall 없이 진행할 수 있다. Pascal에서는 Warp 전체가 대기해야 했다.

__syncwarp() 도입

독립 스레드 스케줄링으로 인해, Pascal에서 암묵적 lock-step에 의존하던 코드는 Volta에서 오동작할 수 있다. CUDA 9.0은 Warp 내 명시적 동기화를 위해 __syncwarp(mask)를 도입했다.

// ❌ Pascal에서 우연히 작동하던 코드 (Volta에서 오동작 가능)
shmem[threadIdx.x] = val;
// lock-step을 암묵적으로 가정: Volta에서는 보장되지 않음
other = shmem[(threadIdx.x + 1) % 32];

// ✅ Volta 안전 코드
shmem[threadIdx.x] = val;
__syncwarp();          // Warp 내 모든 쓰기 완료 대기 + 메모리 펜스
other = shmem[(threadIdx.x + 1) % 32];

mask 파라미터(uint32_t 비트마스크)로 동기화에 참여할 스레드를 지정한다. __syncwarp()는 __syncwarp(0xffffffff)와 동일하다.

Warp 내 Producer-Consumer 패턴

독립 스레드 스케줄링으로 Pascal에서 불가능했던 패턴이 가능해진다.

// Volta에서 가능: Warp 내 Producer-Consumer
__shared__ float buf[16];

if (threadIdx.x < 16) {
    // 스레드 0~15: producer
    buf[threadIdx.x] = heavy_compute(threadIdx.x);
    __syncwarp(0x0000ffff);   // producer 16개 완료 신호
} else {
    __syncwarp(0xffff0000);   // consumer도 fence에 참여
    float val = buf[threadIdx.x - 16];
    consume(val);
}

Warp 내 두 그룹이 비대칭 작업을 처리하고 경계에서만 동기화하는 구조다. Pascal에서 이 패턴은 데드락을 일으킬 수 있었다.

NVLink 2.0과 메모리 시스템

NVLink 2.0

NVSwitch는 V100 기반 DGX-2(2018)에 도입된 GPU 간 스위치 ASIC이다. DGX-2는 16개의 V100을 12개의 NVSwitch로 완전 연결(all-to-all)한다. 어떤 GPU 쌍도 300 GB/s로 직접 통신한다. DGX-1(P100 기반)의 ring 토폴로지에서 AllReduce 시 일부 GPU가 중계 역할을 해야 했던 것과 달리, 16 GPU가 모두 직접 통신한다.

HBM2와 L2

Tensor Core 투입으로 연산 처리량이 급증하면 메모리 대역폭이 새로운 병목이 된다. HBM2 대역폭 23% 향상과 L2 1.5배 확장이 메모리 서브시스템을 함께 보강한다.

CUDA 9.0: Volta와 함께 출시된 소프트웨어

Cooperative Groups

기존 __syncthreads()는 Thread Block 전체를 동기화했다. Cooperative Groups(CUDA 9.0)는 동기화 범위를 명시적으로 지정하는 API다.

#include <cooperative_groups.h>
namespace cg = cooperative_groups;

__global__ void warp_reduce(float *in, float *out) {
    auto block = cg::this_thread_block();

    // Warp 크기 Tile 생성 (32개 스레드)
    auto warp = cg::tiled_partition<32>(block);

    float val = in[blockIdx.x * blockDim.x + threadIdx.x];

    // Warp 내 reduction
    for (int i = warp.size() / 2; i > 0; i /= 2)
        val += warp.shfl_down(val, i);

    if (warp.thread_rank() == 0)
        atomicAdd(out, val);
}

tiled_partition<N>()은 N개 스레드 Tile을 생성한다(N은 2의 거듭제곱, 32 이하). Tile 내에서 sync(), shfl_*(), vote(), match_*() 등을 사용할 수 있다.

Grid-level 동기화:

__global__ void two_phase_kernel(float *data) {
    auto grid = cg::this_grid();

    phase_one(data);
    grid.sync();       // 모든 Thread Block 동기화
    phase_two(data);   // 1단계 결과에 의존
}

// 실행 시: cudaLaunchCooperativeKernel() 사용
// Grid의 모든 Block이 동시에 SM에 상주해야 함

grid.sync()를 사용하려면 Grid 크기가 SM 수 × SM당 최대 Block 수 이하여야 한다.

WMMA API: Tensor Core 직접 접근

CUDA 9.0의 nvcuda::wmma 네임스페이스는 Warp 수준의 Tensor Core 접근 API를 제공한다. Warp 전체(32 스레드)가 협력해 16×16×16 FP16 행렬 연산을 수행한다.

#include <mma.h>
using namespace nvcuda::wmma;

__global__ void wmma_matmul(half *A, half *B, float *C,
                             int M, int N, int K) {
    // Warp당 16×16 출력 타일 담당
    int warpRow = (blockIdx.y * blockDim.y + threadIdx.y);
    int warpCol = (blockIdx.x * blockDim.x + threadIdx.x) / warpSize;

    fragment<matrix_a, 16, 16, 16, half, row_major> a_frag;
    fragment<matrix_b, 16, 16, 16, half, col_major> b_frag;
    fragment<accumulator, 16, 16, 16, float>         acc;

    fill_fragment(acc, 0.0f);

    for (int k = 0; k < K; k += 16) {
        load_matrix_sync(a_frag, A + warpRow * 16 * K + k, K);
        load_matrix_sync(b_frag, B + k * N + warpCol * 16,  N);
        mma_sync(acc, a_frag, b_frag, acc);  // Tensor Core 발동
    }

    store_matrix_sync(C + warpRow * 16 * N + warpCol * 16,
                      acc, N, mem_row_major);
}

mma_sync() 실행 시, Warp 내 32개 스레드가 Fragment의 조각을 레지스터에 분산 보유하고 Tensor Core가 이를 조합해 4×4 MMA를 반복 수행한다. 16×16×16 WMMA는 내부적으로 4×4 Tensor Core 연산의 조합으로 구현된다.

프로덕션에서는 cuBLAS cublasGemmEx() 또는 cuDNN이 자동으로 Tensor Core를 활용한다. 행렬 크기가 16의 배수이고 FP16 타입일 때 Tensor Core가 자동 활성화된다.

인터커넥트 및 외부 채널

PCIe 호스트 인터페이스

V100 PCIe 버전은 PCIe 3.0 x16(단방향 16 GB/s)으로 호스트에 연결된다. SXM2 폼팩터는 NVLink 2.0이 GPU 간 주요 통신 채널이며, 호스트 연결에는 별도 PCIe 3.0 인터페이스를 사용한다.

L2 캐시 구조

GV100의 L2는 6MB 단일 통합 파티션이다. 이후 Ampere A100에서 40MB 2-파티션 분리 구조로 전환한 것과 대비된다. V100 L2는 모든 SM이 균등하게 접근한다.

외부 채널

GV100은 데이터센터 전용 가속기다. 아래 기능이 의도적으로 제외됐다.

소비자 시장에는 Volta 기반 제품이 출시되지 않았다. Titan V(2017)도 GV100 기반이지만 디스플레이 출력과 NVENC/NVDEC를 탑재하지 않았다.

정리

Volta의 변화는 두 방향으로 요약된다. Tensor Core와 FP32/INT32 분리 실행은 기존 CUDA Core 파이프라인의 연산 처리량을 확장하는 하드웨어 추가다. 독립 스레드 스케줄링은 Tesla 이후 이어온 SIMT 모델의 구조적 제약을 해소하는 마이크로아키텍처 변화다. 이 두 방향은 이후 Turing과 Ampere가 각각 RT Core/INT8 Tensor Core와 3세대 Tensor Core로 확장하는 설계 기반이 된다.

다음 포스트에서는 Turing을 다룬다: RT Core의 등장, INT8/INT4 Tensor Core, 그리고 소비자 GPU에서의 AI 가속 시작.

References

• NVIDIA. NVIDIA Tesla V100 GPU Architecture Whitepaper. 2017. PDF
• NVIDIA. Inside Volta: The World’s Most Advanced Data Center GPU. NVIDIA Developer Blog, 2017.
• NVIDIA. Programming Tensor Cores in CUDA 9. NVIDIA Developer Blog, 2017.
• NVIDIA. CUDA 9 Features Revealed: Volta, Cooperative Groups and More. NVIDIA Developer Blog, 2017.
• Jia, Z. et al. Dissecting the NVIDIA Volta GPU Architecture via Microbenchmarking. arXiv:1804.06826, 2018.
• NVIDIA. CUDA C++ Best Practices Guide. Developer Documentation.
