GPU 아키텍처 #3: Pascal - 16nm, HBM2, NVLink

시리즈 로드맵

Maxwell이 남긴 과제

28nm 공정 위에서 Maxwell은 Kepler 대비 코어당 성능을 40% 끌어올렸다. 하지만 28nm 자체의 물리적 한계는 넘을 수 없었다. GM200의 다이 면적은 601mm², TDP 250W. 더 이상 코어를 늘려도 성능이 비례하지 않는 지점이었다.

두 번째 한계는 메모리 대역폭이었다. Maxwell Titan X의 대역폭은 336 GB/s, PCIe 3.0 x16의 양방향 대역폭은 약 31 GB/s. 멀티 GPU 워크로드에서 GPU 간 데이터 교환은 이 병목을 통과해야 했다.

Pascal(2016)은 두 문제를 동시에 공략했다: TSMC 16nm FinFET 공정 전환, HBM2 적층 메모리, NVLink 인터커넥트.

공정 전환과 SM 재설계

다이 스펙 비교

같은 다이 면적에 트랜지스터를 거의 2배 집적했다.

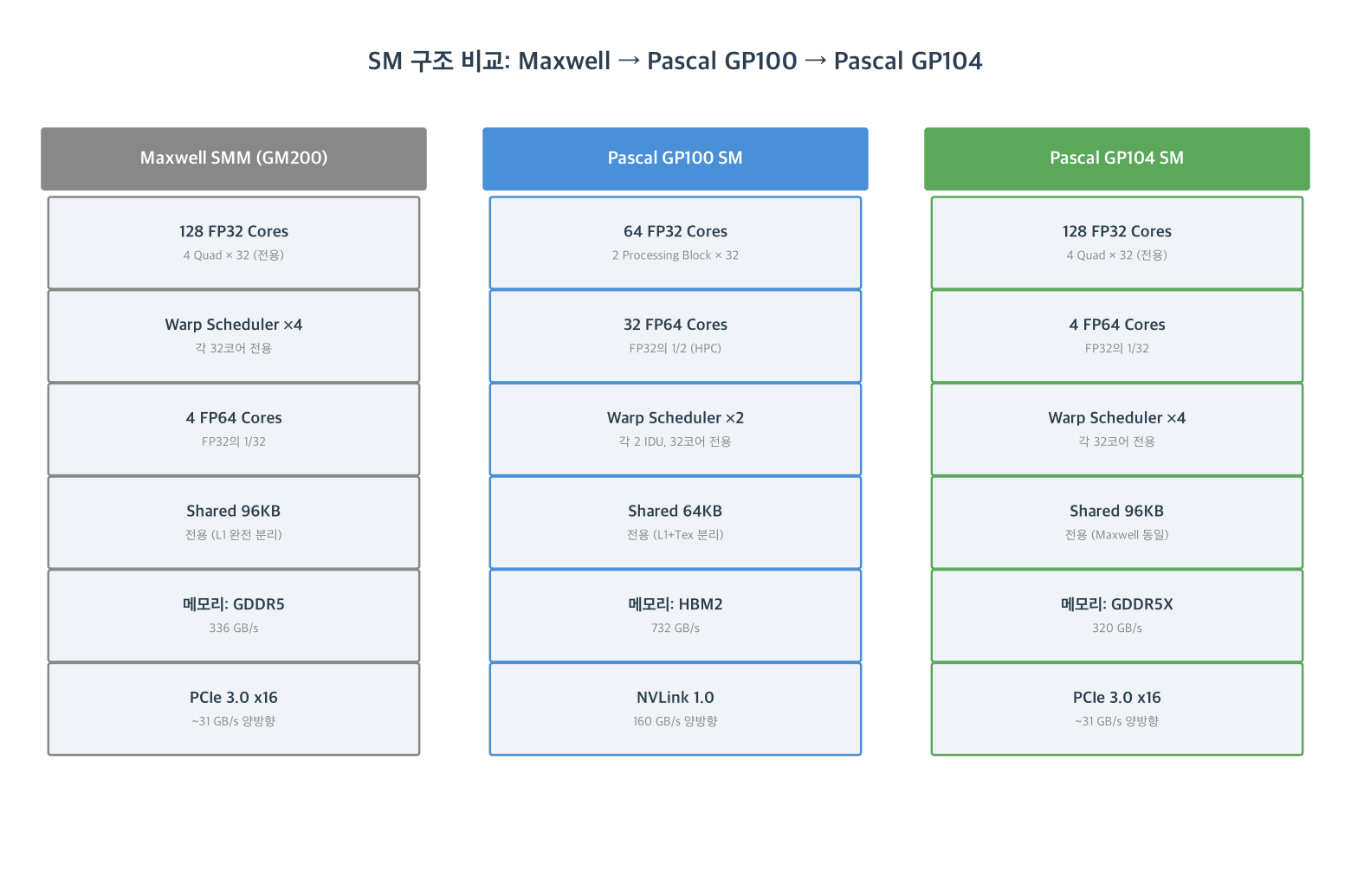

GP100: 2 Processing Block 구조

Maxwell SMM의 4 Quadrant 구조와 달리, GP100 SM은 2개의 Processing Block으로 구성된다. 각 블록은 Warp Scheduler 1개 + Dispatch Unit 2개 + 32 FP32 코어 + 16 FP64 코어를 독립적으로 포함한다.

GP100 SM (64 FP32 + 32 FP64)
┌──────────────────────────────────────────┐
│  Processing Block 0                      │
│  Warp Scheduler  │  Dispatch Unit ×2    │
│  32 FP32 Cores   │  16 FP64 Cores      │
│  8 LD/ST Units   │  8 SFU              │
├──────────────────────────────────────────┤
│  Processing Block 1                      │
│  Warp Scheduler  │  Dispatch Unit ×2    │
│  32 FP32 Cores   │  16 FP64 Cores      │
│  8 LD/ST Units   │  8 SFU              │
├──────────────────────────────────────────┤
│  Shared Memory 64KB  │  L1+Tex (완전 분리) │
│  Register File 256KB (65K×32b)           │
└──────────────────────────────────────────┘

스케줄러당 FP32 코어 비율은 32:1로, Maxwell Quadrant와 동일하다. 핵심 변화는 FP64 코어 비율이다. GM200은 FP32의 1/32(4 FP64/SM)였으나 GP100은 FP32의 1/2(32 FP64/SM)다. HPC 과학 계산의 FP64 요구를 직접 겨냥한 설계 선택이다.

GP100 SM은 최대 64 warps/SM, 32 블록/SM을 동시에 보유할 수 있다.

GP102/GP104는 Maxwell SMM의 4 Quadrant 128코어 구조를 그대로 유지했다. FP64 코어는 4개/SM(32:1). 소비자 GPU로서의 성격에 맞게 FP64 성능을 제한했다.

HBM2와 NVLink: 대역폭의 재정의

HBM2 (GP100 전용)

GP100은 GDDR 메모리 대신 패키지 내부에 HBM2 스택을 직접 탑재했다.

GP100 패키지 레이아웃
┌────────────────────────────────────────────┐
│  GPU Die ──┬── HBM2 Stack 0 (4GB)          │
│            ├── HBM2 Stack 1 (4GB)          │
│            ├── HBM2 Stack 2 (4GB)          │
│            └── HBM2 Stack 3 (4GB)          │
│                                            │
│  버스 폭: 4,096-bit (스택당 1,024-bit)     │
│  총 VRAM:  16 GB                           │
│  대역폭:   732 GB/s                        │
└────────────────────────────────────────────┘

Maxwell GM200(336 GB/s) 대비 2.2배, GP104 GDDR5X(320 GB/s) 대비 2.3배다.

NVLink 1.0 (GP100 전용)

NVLink는 PCIe를 대체하는 GPU 간 인터커넥트다. DGX-1 서버의 8개 P100은 NVLink 메시 토폴로지로 연결된다. AllReduce 통신이 PCIe 병목 없이 GPU 간 직접 진행된다.

FP16: 딥러닝 가속의 발판

GP100은 half2 벡터 타입으로 하나의 32-bit 레지스터에 FP16 값 2개를 패킹하고, 한 클록에 2개를 동시 처리한다.

#include <cuda_fp16.h>
__global__ void fp16_fma(half2 *a, half2 *b, half2 *c, half2 *d) {
    int i = threadIdx.x;
    d[i] = __hfma2(a[i], b[i], c[i]);  // FMA 2개를 한 클록에
}

GP102/GP104(CC 6.1)의 FP16 처리량은 FP32의 1/64로, 소프트웨어 에뮬레이션 수준이다. 반면 INT8 dot product(__dp4a)는 CC 6.1 전체에서 FP32와 동등한 처리량을 제공한다.

GP100의 native FP16은 2017년 Volta Tensor Core가 등장하기 전까지 혼합 정밀도 학습의 유일한 하드웨어 기반이었다.

Unified Memory의 도약

Maxwell의 한계

cudaMallocManaged()로 할당된 메모리는 커널 실행 전 모든 페이지를 GPU로 미리 이동했다(eager migration). GPU 메모리 용량을 초과하는 데이터셋은 불가능했다. CPU와 GPU가 동시에 같은 managed 메모리에 접근하면 segfault였다.

Pascal: Page Migration Engine

GPU 스레드가 non-resident 페이지에 접근하면 Page Migration Engine이 OS에 fault를 발생시킨다. OS는 해당 페이지를 GPU로 이동하고 스레드를 재개한다.

Maxwell: Eager Migration             Pascal: On-demand Migration
────────────────────────             ────────────────────────────────
커널 launch 전:                       커널 실행 중:
  전체 managed pages을                  스레드 → non-resident 페이지 접근
  GPU로 일괄 이동                          → Page Migration Engine 개입
                                           → OS fault → 해당 페이지만 GPU로 이동
                                           → 스레드 재개

GPU 용량 초과:  불가              →   가능 (oversubscription)
CPU 동시 접근:  불가              →   가능
가상 주소 공간: GPU 메모리 크기   →   49-bit (512 TB, CPU+GPU 전체)

CUDA 8.0은 두 가지 API를 추가했다.

// 비동기 prefetch - 컴퓨트 스트림과 overlap 가능
cudaMemPrefetchAsync(data, size, device_id, stream);

// 메모리 접근 패턴 힌트
cudaMemAdvise(data, size, cudaMemAdviseSetReadMostly, device_id);
// read-mostly 표시 데이터는 CPU/GPU 양쪽에 자동 복제

NVLink가 있는 P100 시스템에서 GPU 메모리 초과 데이터셋을 처리할 때, hint + prefetch를 활용하면 default 대비 성능이 약 2배 향상된다. NVLink의 넓은 대역폭이 page migration 비용을 흡수하기 때문이다. PCIe 시스템에서는 손실이 더 크다.

Compute Preemption

Maxwell은 CUDA 블록 경계에서만 컨텍스트 전환이 가능했다. 수초 단위의 컴퓨트 커널이 실행되는 동안 그래픽 렌더링은 완전히 차단됐다.

Pascal(CC 6.x, GP100/GP102/GP104 전체)은 instruction-level preemption을 도입했다. 임의의 instruction 경계에서 커널을 중단하고 컨텍스트를 저장한다. 컴퓨트와 그래픽이 하나의 GPU에서 타임슬라이싱으로 공존한다. 인터랙티브 커널 디버깅도 가능해졌다.

인터커넥트 및 외부 채널

PCIe 호스트 인터페이스

GP102/GP104 소비자 GPU는 PCIe 3.0 x16(단방향 16 GB/s)으로 호스트에 연결된다. GP100(P100)도 PCIe 3.0 x16 인터페이스를 갖추며, GPU 간 통신에는 NVLink 1.0을 별도로 사용한다.

L2 캐시

NVENC / NVDEC

GP100은 데이터센터 전용으로 NVENC, NVDEC, 디스플레이 출력이 없다.

디스플레이 출력 (소비자 GPU 레퍼런스)

정리

Pascal은 두 갈래로 분기했다. GP100은 HBM2, NVLink, native FP16, FP64를 갖춘 HPC/AI 전용 가속기다. GP102/GP104는 Maxwell의 Quadrant 구조를 계승해 소비자 시장을 겨냥했다.

다음 포스트에서는 Volta를 다룬다: Tensor Core의 등장, NVLink 2.0, 그리고 현대 AI 가속기 설계의 기반이 완성되는 과정이다.
