Grace CPU 아키텍처: NVIDIA의 첫 데이터센터 CPU

시리즈 로드맵

PCIe 병목

전통적인 서버 구성에서 CPU와 GPU는 PCIe로 연결된다. PCIe 5.0 x16 기준 대역폭은 약 64 GB/s다. GPU HBM 대역폭(H100 SXM5 기준 3.35 TB/s)과 비교하면 약 50분의 1 수준이다.

GPU가 CPU 메모리의 데이터를 처리하려면 명시적 복사 단계를 거쳐야 한다.

기존 PCIe 구성:
[CPU DRAM] --cudaMemcpy--> [GPU DRAM] --compute--> [GPU DRAM] --cudaMemcpy--> [CPU DRAM]
               ~64 GB/s                                              ~64 GB/s

LLM 추론 파이프라인에서 입력 토큰 전달, KV cache 관리, 결과 반환이 모두 이 병목을 통과한다. GPU 연산 자체보다 데이터 이동이 지연의 원인이 되는 상황이 발생한다.

NVIDIA는 이 문제를 인터커넥트 개선이 아닌 CPU 직접 설계로 해결했다. Grace는 NVIDIA의 첫 데이터센터 CPU다.

코어 구조: Neoverse V2

Grace CPU는 ARM Neoverse V2 (코드명 Demeter) 마이크로아키텍처를 기반으로 한다. ARMv9.0-A ISA를 구현하며, 72코어를 TSMC 4N 공정 단일 다이에 집적한다.

명령 스케줄링 및 실행 파이프라인

Neoverse V2는 비순서 실행(OOO) 슈퍼스칼라 코어다. 프론트엔드에서 인출 및 디코드한 명령을 통합 발행 큐(Unified Reservation Station)에 적재하고, 준비된 명령을 각 실행 유닛에 비순서로 발행한다. 커밋은 재정렬 버퍼(ROB)를 통해 프로그램 순서대로 이루어진다.

Frontend                         Backend
┌─────────────┐                 ┌────────────────────────────────────┐
│ Fetch       │                 │     Unified Reservation Station    │
│ Decode      │────────────────>│                                    │
│ Rename      │                 │  INT ALU ×4   │  FP/SIMD/SVE2 ×2  │
│ Dispatch    │                 │  INT MUL ×2   │  Load/Store   ×2   │
└─────────────┘                 │  Branch   ×1  │                    │
                                └────────────┬───────────────────────┘
                                             │
                                    ┌────────▼────────┐
                                    │  ROB (in-order  │
                                    │  commit)        │
                                    └─────────────────┘

분기 예측기는 TAGE 계열 다단계 예측기를 사용한다. 넓은 히스토리 테이블로 복잡한 분기 패턴을 커버한다.

SVE2 (Scalable Vector Extension 2): Grace에서 256-bit 구현. FP16, BF16, INT8 등 AI 추론에서 자주 쓰이는 정밀도를 네이티브 벡터 연산으로 처리한다. BF16 누산 명령을 포함해 소규모 CPU 측 행렬 연산에도 활용된다.

캐시 계층

72개 코어는 온다이 메시(Mesh) 인터커넥트로 연결된다. 각 코어는 전용 L1/L2를 보유하고, 모든 코어가 공유 LLC(Last-Level Cache)에 접근한다.

[Core 0] [Core 1] [Core 2] ... [Core 11]
   │        │        │               │
  L2       L2       L2             L2
   │        │        │               │
   └────────┴────────┴───────────────┘
                     │
          [공유 L3 LLC (~114MB)]
                     │
         [LPDDR5X 메모리 컨트롤러]

L3를 114MB 대형으로 설계한 이유는 LLM 추론 시 여러 요청의 working set을 LLC에 수용해 DRAM 접근 횟수를 줄이기 위해서다.

메모리 서브시스템: LPDDR5X

서버 CPU는 통상 DDR5를 사용한다. Grace는 LPDDR5X를 채택했다. 원래 모바일 기기용으로 설계된 규격이지만, 고대역폭과 저전력이라는 특성이 AI 서버에 유리하다.

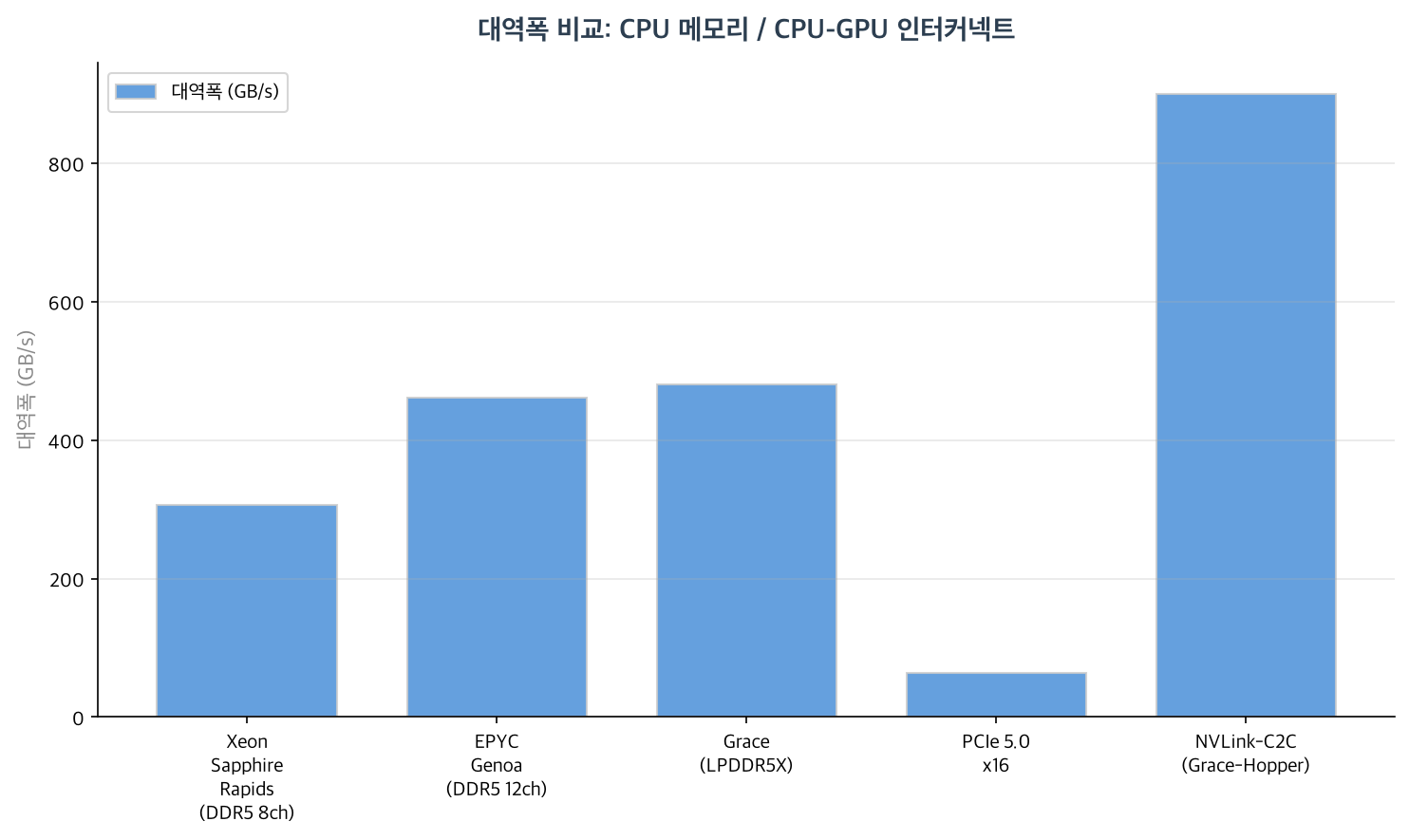

Grace CPU 한 다이의 메모리 대역폭은 약 480 GB/s다.

LPDDR5X는 단위 전력당 대역폭(BW/W)이 DDR5보다 유리하다. AI 서버에서 메모리 서브시스템은 전체 소비전력의 상당 부분을 차지하는데, LPDDR5X는 이 부분에서 DDR5 대비 이점을 제공한다.

Grace CPU 한 다이에 탑재되는 LPDDR5X 용량은 96GB다. GH200에서 Grace 96GB + Hopper 80/96GB HBM3을 합산하면 단일 패키지에서 최대 192GB 메모리 공간을 확보할 수 있다.

패키지 통합: Monolithic Die와 Multi-Die 구성

Grace는 단일 다이(Monolithic Die) 설계다. AMD EPYC처럼 다수의 CCD를 연결한 chiplet 구조가 아니다. 72코어가 단일 실리콘 위에 집적돼 있고, 코어 간 일관성을 로컬 패브릭이 처리한다.

NVIDIA는 이 단일 Grace 다이를 두 가지 패키지로 제공한다.

Grace CPU Superchip

두 개의 Grace 다이를 NVLink-C2C로 연결한 144코어 구성이다.

┌─────────────────────────────────────────────┐
│              Grace CPU Superchip            │
│  ┌───────────────┐       ┌───────────────┐  │
│  │  Grace Die 0  │       │  Grace Die 1  │  │
│  │  72코어        │◄─────►│  72코어        │  │
│  │  96GB LPDDR5X │       │  96GB LPDDR5X │  │
│  └───────────────┘       └───────────────┘  │
│            NVLink-C2C: 900 GB/s             │
└─────────────────────────────────────────────┘
              총 144코어, 192GB, ~960 GB/s

GH200 Grace-Hopper Superchip

Grace CPU 한 다이와 Hopper GPU(H100 SXM5)를 동일 패키지에 집적한 구성이다. NVIDIA의 주력 AI 서버 구성 단위다.

┌──────────────────────────────────────────────────┐
│                  GH200 Superchip                 │
│  ┌────────────────┐          ┌─────────────────┐ │
│  │   Grace CPU    │          │   Hopper GPU    │ │
│  │   72코어        │◄────────►│   H100 SXM5     │ │
│  │   96GB LPDDR5X │          │   80/96GB HBM3  │ │
│  └────────────────┘          └─────────────────┘ │
│             NVLink-C2C: 900 GB/s (양방향)         │
└──────────────────────────────────────────────────┘

NVLink-C2C

NVLink-C2C (Chip-to-Chip)는 동일 패키지 내 다이 간 연결을 위한 NVLink 변형이다. GPU 사이를 연결하는 표준 NVLink(NVLink 4.0/5.0)와 구분되며, 패키지 내 초단거리 SerDes 링크로 구현된다.

900 GB/s는 PCIe 5.0 x16 대비 약 14배다. 일반 NVLink 5.0(GPU 간, 1800 GB/s 양방향)보다는 낮지만, PCIe와 달리 하드웨어 캐시 일관성을 제공한다는 점이 핵심 차별점이다.

NVL 랙 스케일 구성

여러 GH200을 NVLink Switch로 연결하면 단일 NVLink 도메인을 구성할 수 있다.

                NVLink Switch Fabric
         ┌──────────┬──────────┬──────────┐
         │          │          │          │
      GH200-0    GH200-1    GH200-2  ...GH200-31    (NVL32)
      ┌───────┐  ┌───────┐  ┌───────┐
      │Grace  │  │Grace  │  │Grace  │
      │+H100  │  │+H100  │  │+H100  │
      └───────┘  └───────┘  └───────┘

NVL32 구성에서는 32개 GH200의 모든 GPU가 서로의 HBM3과 Grace LPDDR5X에 직접 접근할 수 있다. NCCL은 이 토폴로지를 자동으로 감지하고 최적 통신 경로를 선택한다.

GPU와의 연결 및 명령 체계

통합 가상 주소 공간

NVLink-C2C가 캐시 일관성을 제공하므로, Grace와 Hopper는 단일 가상 주소 공간을 공유한다.

기존 PCIe 시스템:
  CPU 주소 공간: [CPU DRAM 0x0000...]
  GPU 주소 공간: [GPU DRAM 0x0000...]  (별개 도메인)
  → 포인터 공유 불가. cudaMemcpy 필수

GH200 NVLink-C2C:
  통합 주소 공간: [Grace LPDDR5X | Hopper HBM3]
  → CPU ptr == GPU ptr. 포인터 직접 전달 가능

CUDA 프로그래밍 모델 변화

cudaMallocManaged()로 할당한 메모리는 GH200에서 PCIe 병목 없이 CPU와 GPU 양쪽에서 네이티브 속도로 접근된다. 기존에 cudaMemcpy를 통해 스테이징 버퍼를 오가던 코드가 단순해진다.

캐시 일관성의 실질적 의미

GPU가 Grace LPDDR5X의 캐시 라인을 읽을 때 해당 라인이 Grace L3에 있으면 하드웨어가 일관성을 보장한다. GPU가 캐시 라인을 수정하면 Grace 캐시의 해당 라인이 자동으로 무효화된다. 소프트웨어가 캐시 플러시나 __threadfence_system() 을 명시적으로 호출해야 하는 범위가 좁아진다.

소프트웨어 지원

NVIDIA HPC SDK는 SVE2 자동 벡터화와 OpenACC GPU 오프로드를 동시에 지원한다. 기존 Fortran/C HPC 코드를 수정 없이 Grace에서 실행하면서 GPU 가속도 활용할 수 있다.

Python 생태계에서는 ARM 빌드가 PyPI를 통해 배포되므로, pip install torch 만으로 Grace에서 PyTorch를 실행할 수 있다.

요약

Grace의 설계 목표는 범용 고성능 CPU가 아니다. PCIe 병목을 제거하고 CPU-GPU를 단일 연산 도메인으로 통합하는 것이다. Neoverse V2 코어와 LPDDR5X는 그 통합을 뒷받침하는 수단이며, NVLink-C2C가 실제 통합을 실현하는 핵심 기술이다.
