CXL이란 무엇인가 - Compute Express Link 개요

문제: 메모리 벽

서버의 CPU 소켓당 DIMM 슬롯 수는 제한적이다. 고성능 서버도 보통 16~24개 DIMM 슬롯에 최대 수 TB DRAM을 탑재한다. AI 추론에서 100B 이상 파라미터 모델의 KV Cache는 수백 GB를 요구한다. LLM 서빙 서버 한 대에서 처리할 수 있는 동시 요청 수는 결국 DRAM 용량 한계에 부딪힌다.

동시에, GPU처럼 대용량 HBM을 탑재한 가속기와 CPU 사이의 데이터 이동은 여전히 비일관적(non-coherent) PCIe를 통한 DMA로 이뤄진다. 가속기가 CPU 메모리를 읽으려면 명시적 복사가 필요하고, 일관성 유지는 소프트웨어가 책임진다.

CXL(Compute Express Link)은 이 두 문제를 동시에 다루는 오픈 인터커넥트 표준이다.

CXL이란

CXL은 PCIe 물리 계층 위에서 동작하는 고속 인터커넥트 프로토콜이다. 2019년 Intel 주도로 규격이 공개됐으며, AMD, ARM, NVIDIA, Samsung, Micron, Alibaba 등이 CXL 컨소시엄에 참여하고 있다.

CXL의 핵심 목표:

• 메모리 용량 확장: CPU가 DIMM 슬롯 한계를 넘어 CXL 장치에 부착된 메모리를 직접 접근
• 캐시 일관성: 가속기가 CPU 메모리 계층에 참여해 명시적 복사 없이 데이터 공유
• 메모리 풀링: 여러 서버가 CXL 패브릭을 통해 메모리 자원을 동적으로 공유

물리 계층은 PCIe와 동일하다. PCIe 5.0(CXL 1.x/2.0) 또는 PCIe 6.0(CXL 3.0) 핀을 그대로 사용한다. CXL은 PCIe의 물리/링크 계층 위에 새로운 프로토콜 계층을 얹은 형태다.

세 가지 서브 프로토콜

CXL은 세 개의 독립적인 서브 프로토콜로 구성된다. 디바이스는 지원하는 프로토콜 조합에 따라 타입이 결정된다.

CXL 프로토콜 스택

┌──────────────────────────────────────────────┐
│  CXL.io      │  CXL.cache   │  CXL.mem       │  ← CXL 트랜잭션 계층
├──────────────────────────────────────────────┤
│           CXL Flex Bus (ARB/MUX)             │  ← 프로토콜 다중화
├──────────────────────────────────────────────┤
│           PCIe 5.0 / 6.0 물리 계층           │  ← 공유 물리 레이어
└──────────────────────────────────────────────┘

CXL.io

PCIe와 완전히 호환되는 I/O 프로토콜이다. 디바이스 발견(enumeration), BAR 맵핑, 구성 공간 접근에 사용한다. 기존 PCIe 드라이버가 CXL 장치를 인식하는 기반이 된다.

CXL.cache

디바이스가 CPU 메모리를 캐시 일관성 있게 접근하는 프로토콜이다.

기존 PCIe DMA는 비일관적이다. GPU가 CPU 메모리를 읽으려면 드라이버가 DMA를 설정하고, CPU 캐시 플러시를 관리해야 한다. CXL.cache는 이 과정을 하드웨어가 처리한다.

기존 PCIe (비일관):
CPU DRAM → DMA 복사 → GPU 버퍼 → GPU 연산
  ↑ 소프트웨어가 캐시 일관성 직접 관리

CXL.cache (일관):
CPU DRAM ← CXL.cache → 가속기
  ↑ 하드웨어가 캐시 일관성 자동 유지
  가속기가 CPU 캐시 라인 단위로 직접 읽기/쓰기 가능

가속기 입장에서 CPU 메모리의 특정 영역을 자신의 로컬 캐시에 보유할 수 있다. CPU가 같은 데이터를 수정하면 CXL.cache 프로토콜이 MESI 스타일 일관성 메시지로 가속기 캐시를 무효화한다.

CXL.mem

CPU 호스트가 디바이스에 부착된 메모리를 직접 접근하는 프로토콜이다.

CPU가 CXL 장치 위의 DRAM을 자신의 주소 공간으로 맵핑한다. malloc() 등 일반 메모리 API로 이 메모리를 사용할 수 있다. OS에는 별도의 NUMA 노드로 노출된다.

CPU 주소 공간에서 본 CXL 메모리

[로컬 DRAM 영역]  0x0000_0000 ~ 0x3FFF_FFFF   → DDR5 DIMM
[CXL.mem 영역]    0x4000_0000 ~ 0x7FFF_FFFF   → CXL Type 3 장치 DRAM
                  (NUMA node 1 로 노출)

디바이스 타입

Type 3가 현재 가장 활발하게 출시되는 형태다. Samsung, Micron, SK Hynix 등이 CXL DRAM 모듈을 양산 중이다. 서버의 DIMM 슬롯을 다 사용한 상태에서 CXL 슬롯을 통해 DRAM 용량을 수 TB까지 확장한다.

Type 2는 이론적으로 GPU와 CPU가 동일 캐시 일관성 도메인에 참여하는 형태다. 현 세대 GPU는 PCIe 기반으로 연결되며 완전한 CXL Type 2로 동작하지 않는다.

CXL 버전 진화

CXL 1.0 / 1.1 (2019/2020)

PCIe 5.0 물리 계층 기반. 단일 호스트 CPU와 단일 CXL 장치를 1:1로 연결한다. 세 프로토콜 모두 정의됐다.

지원 CPU 예시:

• Intel Xeon Sapphire Rapids (4세대, 2023): CXL 1.1
• AMD EPYC Genoa (9004 시리즈, 2022): CXL 1.1

CXL 2.0 (2020)

CXL 스위치와 메모리 풀링이 추가됐다. 단일 스위치가 여러 호스트와 여러 CXL 장치를 중간에서 연결한다.

CXL 2.0 풀링 구성

  Host A ─┐                    ┌─ CXL DRAM 0 (256GB)
  Host B ─┤── CXL Switch ──────┤─ CXL DRAM 1 (256GB)
  Host C ─┘                    └─ CXL DRAM 2 (256GB)

Host A가 256GB, Host B가 512GB 할당받는 등 동적 배분 가능

이 구성에서 메모리를 많이 필요로 하는 워크로드(추론 서버)와 컴퓨트 집약적 워크로드(학습 서버)가 동일 CXL 메모리 풀을 공유한다.

CXL 3.0 (2022)

다중 레벨 패브릭과 P2P(Peer-to-Peer) 통신이 추가됐다. CXL 스위치를 계층적으로 연결해 최대 수천 노드 규모의 메모리 패브릭을 구성할 수 있다. PCIe 6.0 물리 계층으로 대역폭을 2배 향상시켰다.

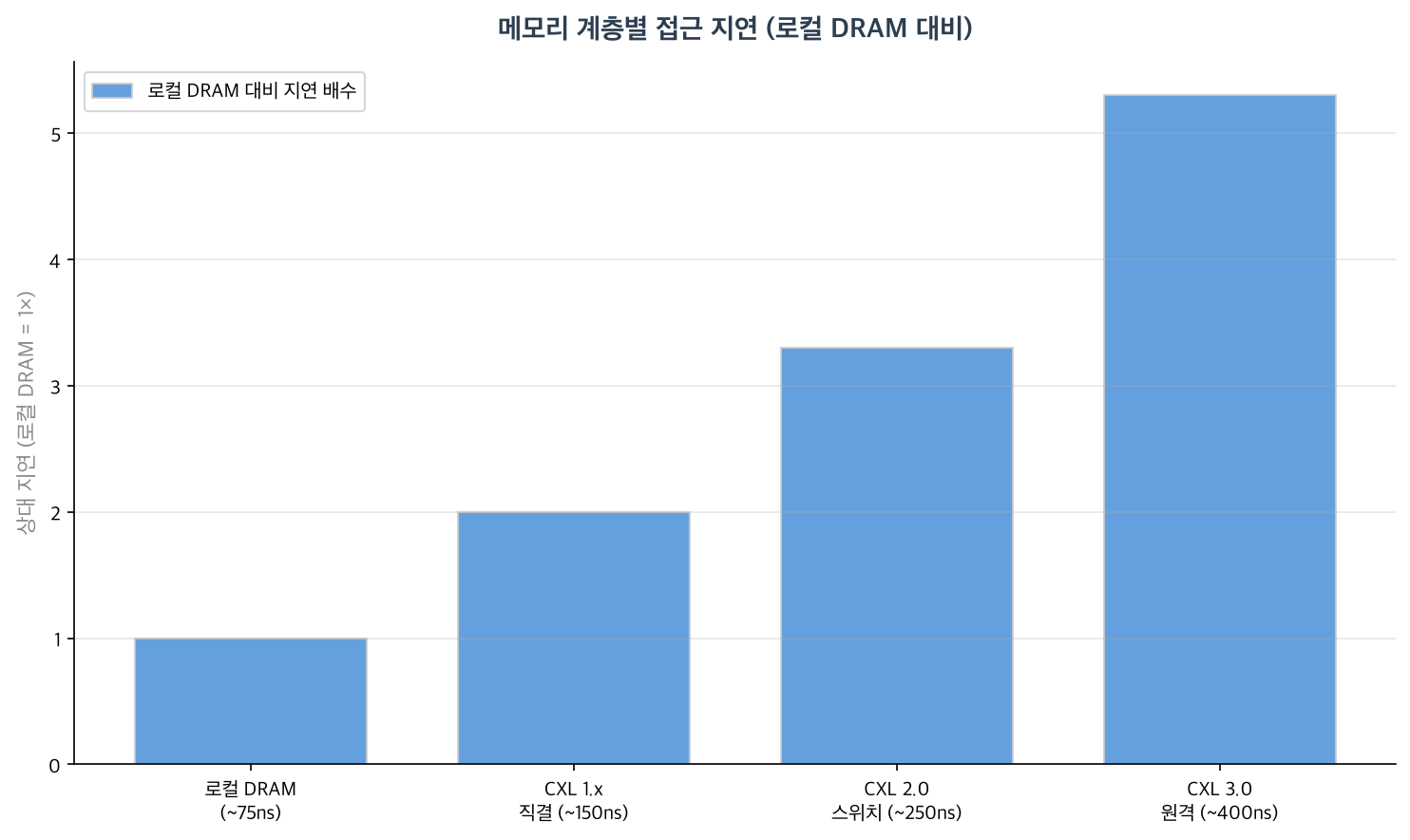

지연 특성

CXL 메모리는 로컬 DRAM보다 접근 지연이 높다. CXL 프로토콜 처리와 링크 횡단 시간이 더해지기 때문이다.

2× 지연 증가는 용량 대비 트레이드오프로 수용 가능한 경우가 많다. LLM KV Cache처럼 접근 패턴이 대역폭 집약적(bandwidth-bound)이고 지연에 덜 민감한 워크로드에 적합하다.

OS는 CXL 메모리를 별도 NUMA 노드로 인식한다. numactl --membind=1 또는 mmap(MAP_POPULATE) 등으로 특정 할당을 CXL 노드로 명시적으로 지정할 수 있다. 리눅스 커널 6.x부터 CXL 디바이스 인식과 NUMA 노드 등록을 기본 지원한다.

AI / LLM 활용

KV Cache 오프로딩

LLM 서빙에서 KV Cache는 배치 크기와 시퀀스 길이에 비례해 성장한다. 모델 가중치는 고정 크기지만 KV Cache는 동적으로 확장된다.

LLM 서빙 메모리 사용 예시 (70B 모델, FP16)

GPU HBM (80GB):
  모델 가중치: ~35GB
  KV Cache: ~20GB  ← 처리 가능 요청 수가 여기서 막힘
  기타: ~5GB

CXL 메모리 확장 (256GB):
  오버플로우 KV Cache: ~200GB  ← 동시 처리 요청 수 대폭 증가
  (지연 허용 가능한 히스토리 토큰에 적용)

GPU HBM의 KV Cache 중 최근 토큰만 GPU에 유지하고 이전 히스토리를 CXL 메모리로 오프로드하면, 같은 GPU에서 더 많은 배치를 처리할 수 있다. 지연 증가는 있지만 throughput 향상이 가능하다.

메모리 풀링과 서버 컨버전스

CXL 2.0 이상에서 여러 서버가 하나의 CXL 메모리 풀을 공유하면, 개별 서버의 메모리 사용이 낮을 때 유휴 용량을 다른 서버가 활용할 수 있다. 메모리 자원의 평균 이용률이 높아진다.

CXL vs NVLink vs PCIe

NVLink는 대역폭에서 압도적이지만 NVIDIA 생태계에 한정된다. CXL은 대역폭이 낮지만 CPU-중심 메모리 계층 통합에 강점이 있고 벤더 중립적이다.

에코시스템 현황

정리

CXL은 PCIe 인프라 위에서 CPU 중심 메모리 계층을 수 TB 규모로 확장하고, 가속기와의 캐시 일관성을 하드웨어 수준에서 해결하는 표준이다. 현재 LLM 추론 인프라에서 메모리 병목이 심화되는 상황에서 채택이 가속화되고 있다.

참고 자료

• CXL Consortium. CXL Specification 3.0. computeexpresslink.org, 2022.
• Intel. Compute Express Link (CXL) Technology Overview. Intel Developer Zone, 2023.
• JEDEC. DDR5 and CXL Memory Technology. 2023.
• Linux Kernel. CXL Subsystem Documentation. kernel.org/doc/html/latest/driver-api/cxl.
• MemVerge. CXL Memory Tiering in AI Workloads. 2023.
